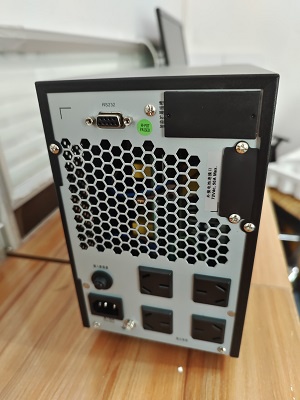

ups电源稳压电源的组成框图
(1)交流电压变换部分是将交流电网提供的交流电压变换到电子电路所需要的交流电。同时还可起到直流电源与电网的隔离作用。
(2)整流部分是将变压器变换后的交流电压变为单向的脉动电压(脉动直流)。
(3)滤波部分是对整流部分输出的脉动直流进行平滑处理，使之成为一个含纹波成分很小的直流电压。
(4)稳压部分是将滤波输出的直流电压进行调节，以维持输出电压的基本稳定。由于滤波后输出直流电压受温度、负载、电网电压波动等因素的影响很大，所以要设置稳压电路。
ups电源所谓整流电路，就是把交流电能变换为单极性电能的电路，而滤波电路是使整流电路输出的直流成分顺利通过，交流成分被衰减，保证整流器输出脉动值合乎平滑直流电的规定。整流电路的种类很多，可分为单相、三相与多相整流电路，还可分为半波、全波或桥式整流电路。本章主要以单相整流电路为主叙述其工作原理。
ups电源端可潤集成稳压器，端固定输出集成稳压器主要用于固定输出标准电压值的稳压电源中。虽然通过外接电路元件，也可构成多种形式的可调稳压电源，但稳压性能指标有所降低。集成三端可调糖压器的出现，可以弥补三端固定集成稳压器的不足。它不仅保留了固定输出稳压器的优点，而且在性能指标上有很大的提高。它分为CW317(正电压输出)和CW337(负电压输出)两大系列，每个系列又有100 mA，0.5 A，1.5 A，3A…品种，应用十分方便。就CW317系列与CW7800系列产品相比，在同样的使用条件下，静态工作电流f从几十毫安下降到50 pA，电压调整率5，由0.1%达到0.02%，电流调整率S，只要在输出端上外接两个电阻，即可获得所要求的输出电压值。ups电源应用电路(b)CW337系列三端可调稳压器典型应用电路，ups电源在空载情况下，为了给CW317的内部电路提供回路，并保证输出电压的稳定，电阻R不能选得过大，一般选择R，=100～120。调整端上对地的电容器C。用于旁路电阻R。上的纹波电压，改善稳压器输出的纹波抑制特性。一般C。的取值在10 μF左右。
ups电源集成稳压器的选择及注意事项
1)集成稳压器的选择在选择集成稳压器时应该兼顾性能、使用和价格等方面，目前市场上的集成稳压器有三端固定输出电压式、三端可调输出电压式、多端可调输出电压式和开关式4种类型。在要求输出电压是固定的标准系列值，且技术性能要求不是很高的情况下，可选择三24 端固定输出电压式集成稳压器。比如选择CW7800系列可获得正输出电压，ups电源系列可获得负输出电压。由于三端固定输出电压式集成稳压器使用简单，不需要做任何调 直整、价格较低，应用范围非常广泛。 流 线性 在要求稳压精度较高且输出电压能在一定范围内调节时，可选用三端可调输出电压式集成稳压器，这种稳压器也有正和负输出电压以及输出电流大小之分，选用时应注意各系 稳压电源列集成稳压器的电参数特性。多端可调输出电压式集成稳压器，例如五端型可调集成稳压器，因它有特殊的限流功能，可利用它组成具有控制功能的稳压源和稳流源，它是一种性能较高而价格又较便宜的集成稳压器。单片开关式集成稳压器的一个重要优点是具有较高的电源利用率，目前国内生产的CW1524，CW2524，CW3524系列是集成脉宽调制型，用它可以组成开关型稳压电源。
ups电源使用集成稳压器的注意事项
(1)不要接错引脚线，对于多端稳压器，接错引线会造成永久性损坏，对于三端稳压器输入和输出接反，当两端电压差超过7V时，有可能使稳压器损坏。
(2)输入电压不能过低，输入电压U，不能低于输出电压U。和调整管的最小压差(U、-V。)以及输入端交流分量峰值电压U。三者之和，即U；＞U。+(U、-U。)m+U，否则稳压器的性能将降低，纹波增大。
(3)输入电压也不可过高，不要超过U..，防止集成稳压器损坏。
(4)功耗不要超过额定值，对于多端可调稳压器，若输出电压调到较低电压时，防止调整管上压降过大而超过额定功耗，为此在输出低电压时最好同时降低输入电压。
(5)防止瞬时过电压，对于三端稳压器，如果瞬时过电压超过输入电压的最大值且具有足够的能量时，将会损坏稳压器。当输入端离整流滤波电容较远时，可在输入端与公共端之间加1个电容器(如0.33 μF)。
(6)防止输入端短路，如果输出电容C。较大，一旦输入端短路，由于输出端的电容存储电荷较多，将通过调整管泄放，有可能损坏调整管，所以要在输入与输出端之间连接1个保护二极管，正极连输出端，负极连输入端。
(7)防止负载短路，尤其对未加保护措施的稳压器而言更要注意。
(8)大电流稳压器要注意缩短连接线和安装足够的散热器。
