同一系列ups电源闭路电压的变化特性,通过不同放电倍率CC模式下的充放电实装获得。在放电维护过程中,电压下降速率的变化规律随着放电电流倍率的变化而变化。在充电维护过程中,将理离子电池组从CC转变为CV模式,对ups电源进行祸置以满是其内部电解液的稳定要求。实验获得不同电流倍率下的充电电压特性线,如图10-3所示。ups电源循环充放电测试|ups电源制造商|2022,04,29,
ups电源在不同放电电流倍率条件下,对放电电压特性进行测试与分析。实验过程中,在不同放电电流环境下,当放电电压达到放电截止电压(EOV=3.00V)时,放电实验将立即终止。不同放电电流倍率产生不同的放电电压-时间曲线,进而获得放电电流倍率变化条件下的放电电压特性。针对工况状态下的工作电流范围,扩展实验的放电倍率范围,从0.10C,~1.00C,A之间的放电条件下的工作过程如图10-4所示。
ups电源整体结构分为三个区域,分别是陡降区、缓变区和陡降区。在第一个区域,电池闭路电压随着时间的延续快速变化;在第二个区域,闭路电压随着时间的推移缓慢变化;当进入第三个区域后,闭路电压快速下降至最低门限电压。在ups电源能量供应过程中,大部分工作时间处于第二个区域,只有一小部分工作时间处在第一和第三区域。处于第二个区域的工作时间长度是ups电源重要的健康状态指标,且电池在第二个区域所处的时间会因放电电流倍率的不同而不同,这将影响ups电源SOC估算的精度。
ups电源使用不同放电电流倍率进行放电维护的过程中,电压下降速率同样不同。对不同放电倍率情况下的放电电压特性进行测试和分析。当放电电压达到EOV闭路电压3.000V时,实验将立即终止。实验最终获得不同放电倍率条件下ups电源放电特性,形成了放电电压特性曲线,不同放电倍率产生不同电压-时间曲线。通过对不同倍率充放电条件下工作特性的研究,为研究电流倍率对估算过程的影响提供了分析依据。通过对上述不同倍率电压特性的研究,获得闭路电压变化规律,并用于ups电源SOC估算模型的校准和实验验证。

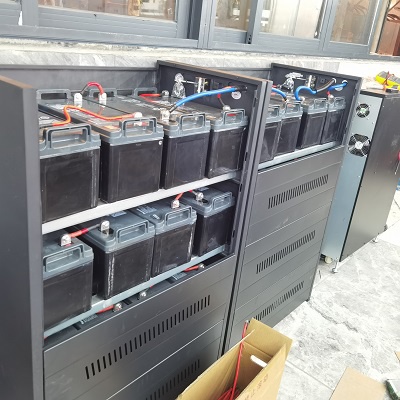

ups电源循环充放电测试|储能和释能的能力受到内部互相连接的锂离子电池单体的影响。因此,ups电源SOC取决于每个独立电池单体的性能。在实验过程中,通过选取ups电源实验样本,展开其循环充放电过程的实验测试,实时检测其总电压、电流和各单体电压数据,绘图分析其中各参数的变化规律。在循环充放电测试过程中,设定各项参数的截止条件,以避免出现过充电或过放电现象,实现对ups电源保护。
ups电源在充电过程中设定其总电压总体恒流充电转均衡充电条件为28.840V。均衡充电中,各单体恒流转恒压充电的电压转换条件为4.150 V,均衡充电恒压补充电的停止条件为电流小于或等于2.000A,在充分利用各个单体电池容量的情况下,避免过充电的现象发生。在放电过程中,设定放电停止条件为总电压小于或等于
ups电源容量利用交率的情况下,避免过放电现象的发生。在确保其安全的前提下,展开充放电循环实验研究并分析获得不同SOC下的ups电源工作特性变化规律。通过成组情况下的工作特性析,为ups电源等效模型构建提供数据分析依据,进而更精确地表征ups电源工作特性,使得ups电源SOC估算具有更好的估算精度和实验分析效果。在锂离子池组循环充放电过程中,闭路电压随时间变化具有一定的规律,尤其是具有明显的拐点征,ups电源总电压的变化规律如图10-5所示。ups电源三点为界,可分为四个不同阶段,现了对其充电过程的小电流预充电、恒流快速充电和恒压变电流补充电及搁置过程的描述。通过把实验过程中的ups电源闭路电压与等效模型跟踪电压进行对比分析,进而对等效模型进行改进和优化。通过把对独立电池单体的容量扩展至成组水平定义,成组容量通过总安时积分实现,该过程通过将电池组中的所有单体在满充电状态,放电至组中的一个单体达到完全放电状态得以实现。
